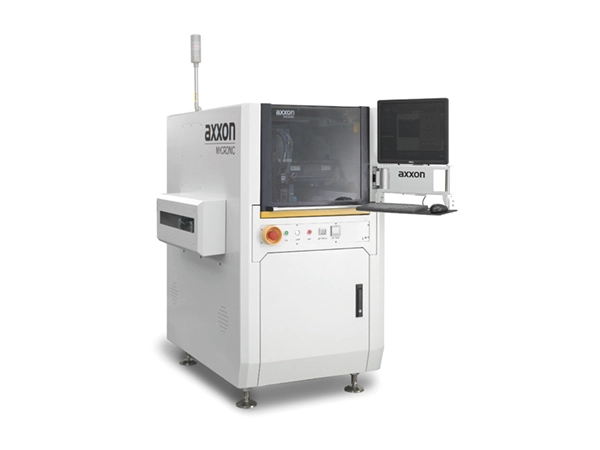

Серията Au от вградени, напълно автоматични, високоскоростни системи за дозиране се справят с широк спектър от приложения за дозиране.
Интегрираният дизайн на рамката осигурява структурна стабилност, което води до по-дълго време на работа на системата, намалено време на престой и по-висока ефективност. Използването на международни компоненти от най-високо ниво минимизира процента на неизправности и значително намалява оперативните разходи. С по-малко податливи на износване части се спестяват разходи за доставка. Линейни двигатели от висок клас, съчетани с линейни скали с микронна разделителна способност за управление в затворен контур, осигуряват превъзходна прецизност и надеждност.
Серията Au включва продукти с различни размери на субстрата. Предлага гъвкава конфигурация на функционални модули, като двойни канали, двойни клапани, възможности за накланяне и тристепенно отопление на дъното. Универсалната платформа поддържа различни процеси на дозиране и видове лепила, позволявайки бърза смяна на продукта. Той също така поддържа гъвкава конфигурация на различни разпределителни клапани, включително струйни клапани и винтови клапани.
Намалява ръчната намеса и повишава степента на използване на оборудването. Прецизният контрол на обема на лепилото и алгоритмите за прецизно виждане подобряват добивите при дозиране. Линейните моторни задвижвания позволяват по-бързо движение, минимизирайки непродуктивното време за пътуване.
Елиминира необходимостта от движение по Z-ос. Скоростите на пневматичната струя достигат до 250 точки/сек — 3 до 7 пъти по-бързо от традиционното дозиране — докато скоростите на пиезоелектрическото струене могат да достигнат до 500 точки/сек. Възможност за дозиране на обеми до 3 nL с консистенция, непостижима с традиционните методи. Безконтактната работа предотвратява сблъсък на иглата с детайла, а способността за дозиране на малки обеми го прави подходящ за компактни пространства.
| Основни параметри | Au99S (вградена система за дозиране за полупроводниковата индустрия) |
| Изисквания за захранване | AC230V 8A 50/60Hz; Машина: 1.8kW; Долно отопление: 1.8kW |
| Изисквания за въздушно налягане | 90 psi (6 бара) |
| Размери | 1050 x 1300 x 1450 mm (Ш x Д x В) |
| Тегло | 1370 кг |
| Стандарти за сертифициране | CE |
| Точност на позициониране на оста XYZ | XY: ±25 µm @ 3σ; Z: ±10 µm при 3σ |
| Повторяемост на оста XYZ | XY: ±10 µm при 3σ; Z: ±5 µm при 3σ |
| Максимална скорост | 1500 mm/s (XY) |
| Ускорение | 1.5g |
| Задвижваща система | Линеен мотор (XY) / Серво мотор (Z) |
| Товароносимост на конвейера | 3 кг |
| Диапазон на регулиране на ширината на конвейера | 35–480 мм |
| Дебелина на печатни платки | 0–6 мм |
| Комуникационен протокол | СМЕМА |
| Минимален просвет на ръба | 5,5 мм |
| Ход по Z-ос | 40 мм |
| Макс. зона за дозиране (единична/двулентова) | 350×480 мм / 350×215 мм (Ш×Д) |
| Зона с високо прецизен наклон (единична/двойна лента) | 245×425 мм / 245×180 мм (Ш×Д) |
