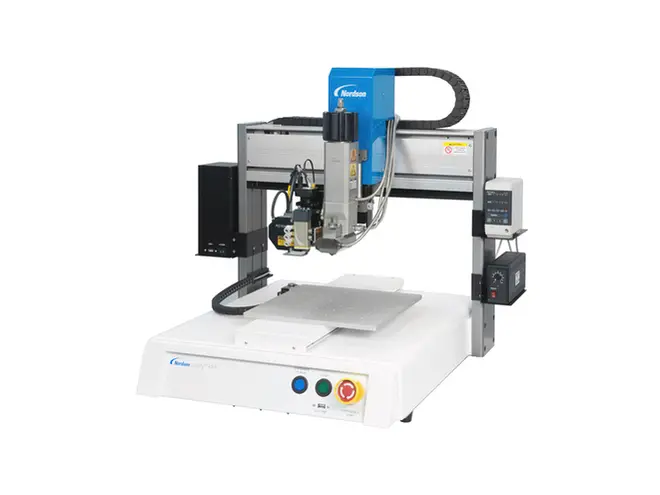

Професионалният софтуер UNITY Motion™ и интегрираните възможности за визуализация правят 4-осната система Unity лесна за настройка и програмиране. Едновременното движение на X и Y по време на въртене на оста U осигурява прецизни програмни точки за дозиране под всякакъв ъгъл по протежение на равнината на въртене на 360°.
| Модел | Unity 4X-HV-U | Unity 4XP PLUS-U |
| Брой оси | 4 оси | 4 оси |
| Максимална работна площ (X/Y/Z/U) | 350/400/100 мм ±1080° (13,8/15,7/3,9 инча) | 350/400/100 мм ±1080° (13,8/15,7/3,9 инча) |
| Полезен товар на детайла (Y/U) | 7/2 кг (15,4/4,4 фунта) | 22/2 кг (48,5/4,4 фунта) |
| Полезен товар на инструмента | 8 кг (17,6 фунта) | 8 кг (17,6 фунта) |
| Максимална скорост (XY/Z) | 800/320 mm/s (31.4/12.6 in/s) | 500/250 mm/s (19.7/9.8 in/s) |
| Макс. скорост (U) | 1080°/s | 1080°/s |
| Единично тегло | 61 кг (134,5 фунта) | 70 кг (154,3 фунта) |
| Размери (Ш x Д x В) | 820x672x867,5 мм (32,2x26,5x34,2 инча) | 820x672x867,5 мм (32,2x26,5x34,2 инча) |
| Задвижваща система | 3-фазен микро-стъпков двигател | Стъпков двигател със затворен контур и драйверен пакет с абсолютен сензор |
| Задвижваща система (U) | 5-фазен микро-стъпков двигател | 5-фазен микро-стъпков двигател |
| Капацитет на паметта | Компютърно съхранение | Компютърно съхранение |
| Съхранение на данни | Компютърно съхранение | Компютърно съхранение |
| I/O с общо предназначение | 8 входа/8 изхода (16/6 по избор) | 8 входа/8 изхода (16/6 по избор) |
| Метод на задвижване | PTP и CP | PTP и CP |
| Захранване | Автоматично превключване, AC 100–240 V, 380 W | Автоматично превключване, AC 100–240 V, 380 W |
| Интерполация | 4 оси (3D пространство) | 4 оси (3D пространство) |
| Повторяемост | ±0,02 мм (0,0008 инча) | ±0,01 мм (0,0004 инча) |
| Работна температура | 10–40°C (50–104°F) | 10–40°C (50–104°F) |
| Моторна система със затворен контур | Не е наличен | Включени |
| Система за откриване на върха | Не е задължително | Включени |
| Визия с висока точност | Включени | Включени |
| Лазерно откриване на височина | Не е наличен | Не е задължително |
