• Високопрецизна интегрирана заварена рамка осигурява дълготрайна стабилност на точността на движение
• Използва внесени прецизни сферични винтове, за да гарантира висока точност на движение и тиха работа
• Разполага със серво моторно управление със затворен контур; минимална разделителна способност 0,002 mm, максимална скорост 800 mm/s и повторяемост ±0,025 mm
• Оборудван с вериги от неръждаема стомана с 3mm/5mm удължени щифтове; товароносимост до 10 кг
• Защитен дизайн за пистови вериги предотвратява замърсяване с лепило
• Опционални едносегментни или двусегментни релси, за да отговарят на изискванията за различно време на цикъла (CT)
• Профилите на коловозите са с твърдо анодизирано покритие за превъзходна издръжливост
• Удобен интерфейс; лесен за работа и лесен за научаване
• Поддържа превключване между китайски/английски, за да отговори на различни езикови нужди
• Богат на функции; поддържа затворен цикъл за наблюдение на различни параметри на процеса
• Поддържа онлайн и офлайн програмиране, за да отговори на различни оперативни нужди на място
• Възможност за разширяване, за да включва системи за проследяване на производството MES
• Поддържа базирано на CCD позициониране на референтен знак, за да се гарантира точност на покритието и стабилност на производството
• Софтуерно базираната автоматична компенсация на зрението ефективно елиминира позиционните грешки, причинени от неправилно подравняване на дъската
• Поддържа CCD програмиране, като значително намалява разходите за време, свързани с ръчното обучение

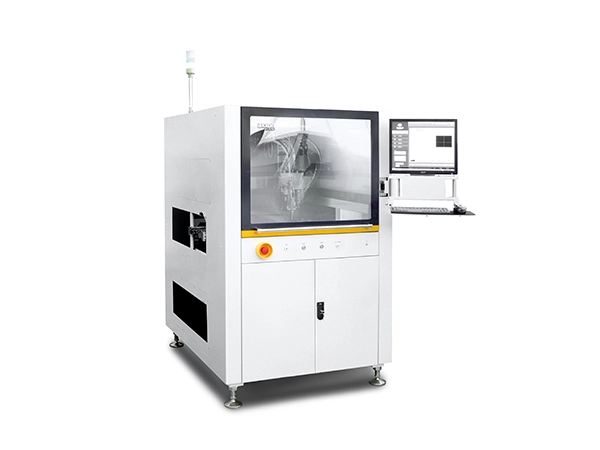

| Основни параметри | AC-500D |
| Мощност | 220V, 2.2kW, 10A, 50/60 Hz |
| Въздушно налягане | 80 psi (5,5 бара) |
| Размери | 1194 × 1462 × 1610 мм (Ш × Д × В) |
| Тегло на машината | 700 кг |
| Изисквания за отработените газове | Диаметър 200 mm, въздушен поток ≥13m³/min |
| Метод за регулиране на ширината | Електрически |
| Комуникационен протокол | СМЕМА |
| Зона за дозиране | L750×W600mm (единичен клапан) |
| Д650×Ш600 мм (V-5000 + V-420) | |
| Д650×Ш550 мм (V-5000 наклон + V-420) | |
| Скорост по оста X/Y | 800 mm/s |
| X/Y-ос макс. ускорение | 0.8g |
| Повторяемост на оста X/Y/Z | ± 25μm, 3σ |
| X/Y/Z-ос задвижваща система | Серво мотор, сачмен винт |
| Скорост по Z-ос | 300 mm/s |
| Z-ос макс. ускорение | 0.3g |
| Товароносимост на конвейера | 10 кг |
| Мин. ширина на дъската | 50 мм |
| Макс. ширина на дъската | 650 мм |
| Макс. дължина на дъската | 700 мм |
| Мин. разстояние на ръба на дъската | 5 мм |
| Макс. височина на компонента | 100 мм над и под повърхността на конвейера |
| Височина на конвейера | 900±20 мм |
| Скорост на конвейера | 2-5м/мин |
| Посока на транспортиране | Ляво → дясно, дясно → ляво |
| Височина на долната връщаща писта | 500 мм разстояние от транспортната пътека |
