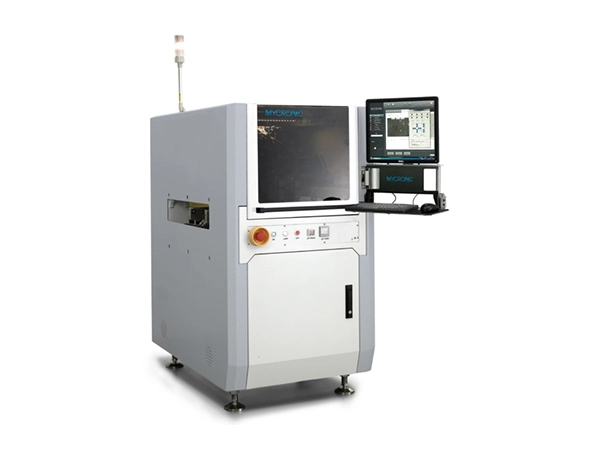

Системата за струен печат на паста за запояване MYJ10X побира неравнинни печатни платки (с разлики във височината по-малки от 0,4 mm) и предлага контролируема дебелина на пастата за запояване, което позволява на потребителите да определят различни дебелини на различни места. Той поддържа печат директно върху компоненти, което го прави подходящ за 3D/подредени процеси на сглобяване, и осигурява висока ефективност, като елиминира нуждата от шаблони.
- Не е необходим шаблон; особено подходящ за приложения, изискващи специфични форми на спойката
- Бързо програмиране и проверка за различни продукти
- Възможност за обработка на значителни вариации в обема на спойка между съседни подложки на един и същи продукт
- Лесно поддържа приложения за дозиране на припой PoP (Package-on-Package).
- Не се изисква почистване; изключително лесна поддръжка
- Особено подходящ за продукти с висока плътност на интегриране
- Гъвкаво дозиране, подходящо за продукти с неравни повърхности (различни височини); прецизен контрол на обема на спойка
| Основни параметри | MYJ10X Платформа за струйно нанасяне на спояваща паста |
| Размери | 770 x 1200 x 1400 мм (Ш x Д x В) |
| Тегло на машината | 650 кг (стандартна конфигурация) |
| Зона за дозиране | Ш x Д = 350 mm x 475 mm (стандартна конфигурация) |
| Макс. Размер на печатната платка (еднолентов режим) | Ш x Д = 350 mm x 475 mm |
| Макс. Размер на PCB (двулентов режим) | Ш x Д = 350 mm x 210 mm (едновременно двуканално) |
| Конвейер | Височина 890–965 мм; стандартна SMEMA комуникация; налична опция за двоен коловоз |
| Товароносимост на конвейера (вкл. приспособление) | 3 кг (изисква се персонализиране за по-тежки товари) |
| Диапазон на регулиране на ширината на конвейера | Еднопистов: 50–475 mm; двойна следа едновременно: 50–210 mm |
| Дебелина на печатни платки | 0,5 mm < T < 6 mm; необходимо е персонализиране за други дебелини |
| Точност на позициониране | ±30μm при 3σ (X, Y) |
| Повторяемост | ±15μm при 3σ (X, Y) |
| Макс. скорост | 1000 mm/s (X, Y) |
| Макс. ускорение | 1g (X, Y) |
|
|
|
| Основни параметри | Клапан за струя на паста за запояване |
| Конфигурация на вентила AP (малък) | 215–260 μm; 2.1–3.2nl; 200Hz |
| Конфигурация на вентила AG (среден) | 330–520μm; 5–20nl; 160–300Hz |
| Въздушно налягане при подаване на материал | 15.9 Psi |
| Височина на струя | 0,6±0,1 мм |
| Тип удостоверение | CE |
